Stijf Flexibel

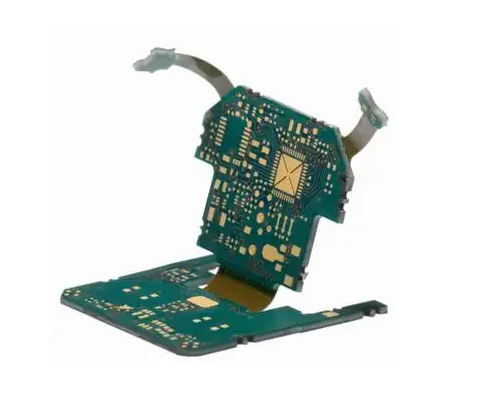

Al meer dan veertig jaar maken de militaire en ruimtevaartindustrie gebruik van flexibele printplaten. Flexibele printplaten bestaan uit meerdere lagen flexibele en stijve materialen die afzonderlijke stijve en flexibele zones in één behuizing vormen.
Flexibele printplaatstructuren bestaan uit koperen circuits die zijn verbonden met een polymeer (meestal polyimide) substraat, vergelijkbaar met meerlaags stijf printplaatmateriaal, en zijn verder ontwikkeld tot flexibele circuits als een gelamineerde laag binnen een flexibele printplaat.
Via's met een koperen coating verbinden de stijve buitenlagen met de flexibele binnenlagen. Stijve flexibele printplaten bieden een hogere componentdichtheid en verbeterde kwaliteitscontrole. De constructies zijn stijf en bieden extra ondersteuning aan elektronische componenten. In SMT-vorm is het vereist, en het is flexibel in gebieden die moeten buigen en zich moeten aanpassen aan starre ruimtes.
Rigid Flex-circuits hebben een groot aantal voordelen op hoog niveau, waaronder:
Betrouwbaarheid van de verbinding – Stijve lagen worden verbonden met flexibele kabels; dit is het principe achter combinaties van stijve en flexibele printplaten. Stijve en flexibele constructies maken connectoren tussen printplaten of kabelbomen overbodig om stijve printplaten met elkaar te verbinden.
Flexibele ontwerpmogelijkheden –
Wij gids Bij FASTPCBREVERSE helpen we onze klanten de zwaarste uitdagingen aan te gaan bij het ontwerpen van de meest stabiele en efficiënte systemen. Zowel stijve als flexibele substraten kunnen worden gebruikt voor het ontwerpen van stijve flexibele circuits, waarbij vele complexe en onvoorstelbare combinaties mogelijk zijn. Diverse typen van het bovenstaande kunnen worden geïntegreerd in ontwerpen van stijve flexibele circuits:
Zeer complexe configuraties
Gecontroleerde impedantie
Hoog aantal lagen
Verminderde onderlinge verbindingen
Toepassingen met hoge dichtheid – Door het verwijderen van verbindingshardware met een stijve flexibele connector ontstaat er ruimte voor meer verbindingen op een standaard printplaat. De stijve gedeelten van een stijve flexibele printplaat worden meestal gebruikt voor een zeer hoge dichtheid aan SMT-componenten. De flexibele gedeelten die de stijve delen van de printplaat verbinden, zorgen ervoor dat de printplaat een driedimensionale structuur kan aannemen met extra stijve gedeelten op parallelle vlakken die met elkaar verbonden zijn.
Compact formaat en lager gewicht – Flexibele printplaatmaterialen zijn extreem dun en het is ook mogelijk om zeer smalle printsporen te creëren, waardoor een veel hogere verbindingsdichtheid mogelijk is dan met traditionele materialen. printplaten En dat alles met een aanzienlijke gewichtsvermindering van het systeem. Dit interconnectiesysteem is zeer geschikt voor toepassingen die te maken hebben met hoge schokken en trillingen, dankzij de inherent lage massa van de flexibele, stijve constructie.
Een korte samenvatting: als u een flexibel circuit of een flexibele printplaat wilt, wat betekent dat dan? printplaat Voor de oplossing, bel ons.
