PCB-omkeer
Wat doen we?
Wij zijn toonaangevend in de branche op het gebied van PCB-reverse engineering. Ons toegewijde team van professionals maakt gebruik van geavanceerde methoden om de blauwdruk van elektronische apparaten nauwgezet te analyseren en te reconstrueren aan de hand van hun printplaten. We bieden een volledig spectrum aan diensten, van het ophalen van schema's tot 3D-rendering en uitgebreide documentatie. Met een sterke focus op precisie en innovatie zorgen we ervoor dat onze klanten op ons kunnen vertrouwen voor de replicatie, het onderhoud of de verbetering van hun elektronische producten, met de hoogste normen van integriteit en vertrouwelijkheid.
Hoe maak je een omgekeerde printplaat?

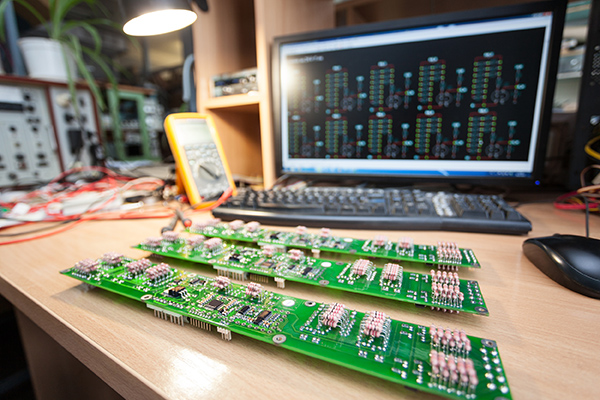

Stap 1: Schaf een goed board aan
Om het proces te starten, maakt u eenvoudigweg een paar foto's van uw printplaat en stuurt u deze per e-mail naar ons toe. Nadat we uw project hebben beoordeeld, ontvangt u van ons een offerte. Of het nu gaat om een enkelzijdige, dubbelzijdige of meerlaagse printplaat, wij zijn ervan overtuigd dat we uw projectdoelstellingen kunnen behalen.
Naast de expertise die nodig is voor reverse engineering, is ook een reeks essentiële PCB-software- en hardwaretools vereist. Welke specifieke tools u nodig hebt, zoals Eagle, Altium Designer of andere, hangt af van de complexiteit van uw project. Verdere details en opties voor deze tools worden in het volgende gedeelte beschreven.

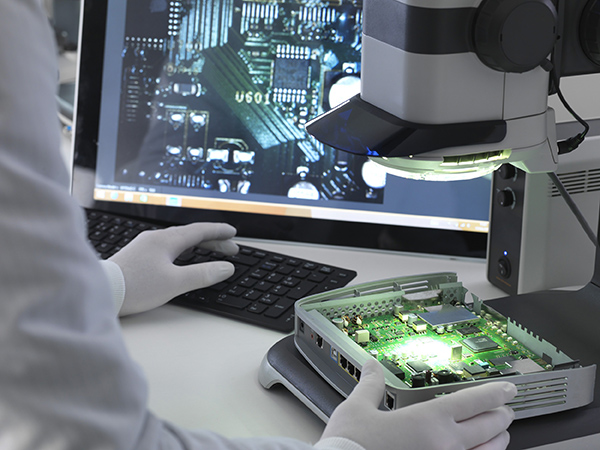

Stap 2: De materiaallijst opstellen
Componentherkenning en -decodering, vaak aangeduid als "componentextractie" of "symboolherkenning", is een cruciaal proces dat erop gericht is elk component op de printplaat te bepalen, inclusief hun specificaties en rol binnen het circuit.
We kunnen deze componenten herkennen door ze te vergelijken met uitgebreide databases die details bevatten over het type component, het aantal pinnen dat het heeft en de operationele kenmerken ervan.

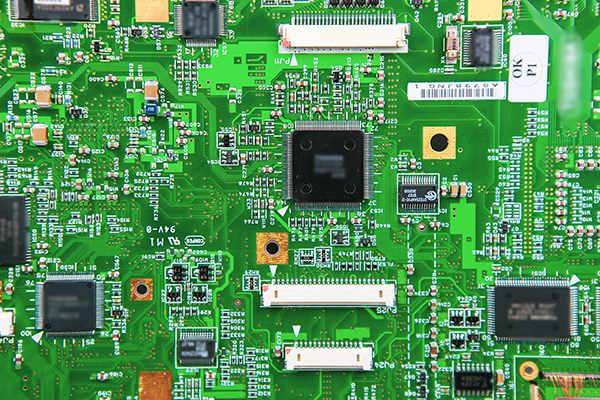

Stap 3: Maak een stuklijst (BOM) en zeefdruk.
Technici kunnen een printplaat nauwgezet demonteren voor een gedetailleerde inspectie, waarbij ze de circuits zorgvuldig volgen en nauwkeurige metingen verrichten voor latere analyse. Het is essentieel om de demontage met precisie uit te voeren om schade aan de componenten of de printplaat zelf te voorkomen.
Breng de componenten op de printplaat in kaart om een complete materiaallijst (Bill of Materials, BOM) te genereren. Deze BOM somt elk onderdeel op dat nodig is om het circuit na te bouwen. Door middel van dit proces kunt u het specifieke type, de fabrikant, de gedetailleerde specificaties en de kosten van elk component op de printplaat identificeren.

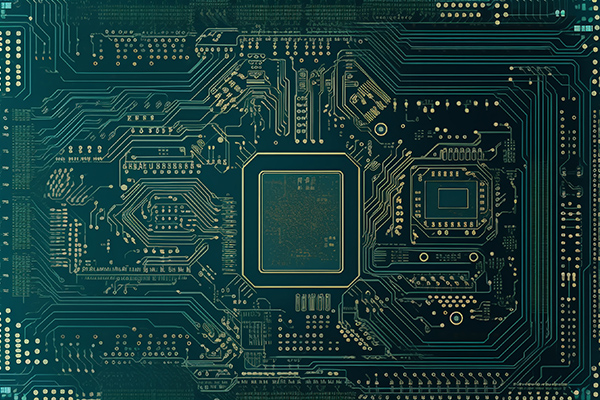

Stap 4: PCB-scannen
Tijdens deze fase is het cruciaal om duidelijke en gedetailleerde afbeeldingen te maken van zowel de boven- als de onderlaag van de originele printplaat. Deze afbeeldingen zijn essentieel voor het traceren van de circuits en het maken van de lay-out van de printplaat. Het is van essentieel belang dat de afbeeldingen alle relevante details van de printplaat bevatten, zoals de plaatsing van componenten, het verloop van de sporen en eventuele labels of markeringen.
We gebruiken verschillende methoden om afbeeldingen van printplaten te verkrijgen. Technieken zoals fotomicrografie voor gedetailleerde oppervlaktebeelden, röntgenbeeldvorming voor visualisatie van de interne structuur en scanningelektronenmicroscopie voor oppervlakteanalyse met hoge resolutie worden ingezet. Elke methode heeft zijn eigen voordelen en beperkingen, afhankelijk van de complexiteit en de eisen van de printplaat.
Stap 5: Het in kaart brengen van circuits en het maken van PCB-lay-outs
Zodra de beeldbewerking is voltooid, kunt u de afbeeldingen importeren in PCB-ontwerpsoftware zoals AutoTrace om de schakelingen te traceren en een lay-out te genereren. Dergelijke software zet de rasterafbeelding om in een vectorformaat, waardoor het schema snel kan worden geëxtraheerd.
Nadat de PCB-layout is voltooid, is de volgende stap het exporteren ervan als een Gerber-bestand. Dit is essentieel voor de productiefase. Gerber-bestanden zijn de industriestandaard voor het communiceren van ontwerpgegevens naar PCB-fabrikanten en halfgeleiderapparatuur. Deze bestanden maken een nauwkeurige overdracht van uw layout naar productiemachines mogelijk, waaronder 3D-printers en lasersnijders, waardoor een accurate fabricage van de PCB wordt gegarandeerd.

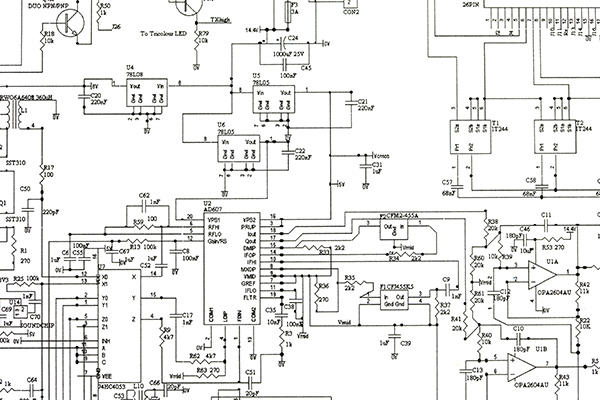

Stap 6: PCB-schema
Zodra de PCB-layout klaar is, volgt het ontwerpen van het circuitschema. Dit proces houdt in dat er een visuele weergave wordt gemaakt die illustreert hoe de componenten in het circuit met elkaar interageren en elektrisch met elkaar verbonden zijn. Hiervoor heb je schema-ontwerptools nodig zoals Altium Designer, Eagle of OrCAD, die essentieel zijn voor het ontwerpen en visualiseren van de elektrische aspecten van het circuit.
Vervolgens is het essentieel om het schema zorgvuldig te controleren en te analyseren in vergelijking met het PCB-layoutdiagram. Zorg ervoor dat zowel het schema als de materiaallijst (BOM) exact overeenkomen met het beoogde ontwerp en controleer of er geen afwijkingen of fouten zijn.
Evaluatie van elektronische producten
We kunnen de prijs berekenen nadat u een foto van het bord heeft gestuurd.
PCBA-prototype
Snelle levering van PCBA-prototypes tegen een scherpe prijs.
PCBA-reparatie
Repareer de defecte printplaat zonder schema.
IC-laser
Slijpen van IC-oppervlak en laser, nieuwe code
Kant-en-klare service
Een totaaloplossing van PCB-ontwerp tot PCB-assemblage.
BOM-inkoop
efficiënt productie- en toeleveringsketenbeheer
