In de wereld van de elektronica vormt de printplaat (PCB) de basis waarop alle componenten worden gemonteerd en met elkaar verbonden. Voordat een fysieke printplaat kan worden geproduceerd, moet een gedetailleerde blauwdruk worden gemaakt. Deze blauwdruk is het PCB-schema, een grafische weergave van het elektronische circuit. Een goed ontworpen schema is cruciaal voor een succesvol en functioneel elektronisch apparaat. Deze handleiding, aangeboden door FASTPCBREVERSE, leidt u door de essentiële stappen voor het maken van een professioneel PCB-schema.
Het belang van een goed schema
Een PCB-schema is meer dan alleen een tekening; het is het masterplan voor uw elektronische schakeling. Het definieert de te gebruiken componenten, hun onderlinge verbindingen en de algehele functionaliteit van het apparaat. Een duidelijk, nauwkeurig en goed gedocumenteerd schema dient verschillende cruciale doelen:
• Ontwerpverificatie: Hiermee kunnen ingenieurs het circuitontwerp beoordelen en verifiëren voordat ze overgaan naar de lay-outfase.
•Samenwerking: Het biedt een gemeenschappelijke taal waarmee ontwerpteams effectief kunnen samenwerken.
•Probleemoplossing en debugging: Een goed schema is een onmisbaar hulpmiddel voor het identificeren en oplossen van problemen tijdens het testen en in het uiteindelijke product.
•Productie: Het dient als primair referentiepunt voor de PCB-layout en assemblageprocessen.
Bij FASTPCBREVERSE begrijpen we dat een hoogwaardig schema de hoeksteen is van een succesvol PCB-project. Onze expertise in reverse engineering en ontwerp van PCB's heeft ons keer op keer laten zien dat een nauwgezette aanpak bij het maken van schema's tijd bespaart, kosten verlaagt en resulteert in een betrouwbaarder product.
Stap 1: Conceptualisering en circuitontwerp
De eerste stap bij het maken van een PCB-schema is een duidelijk begrip van het circuit dat je wilt bouwen. Dit houdt in dat je de functionaliteit van het apparaat definieert en een voorlopig schakelschema maakt. Dit eerste schema kan een eenvoudige handgetekende schets zijn of een meer formele tekening gemaakt met basis tekensoftware. Het doel is om de belangrijkste functionele blokken van het circuit en de signaalstroom ertussen in kaart te brengen.
Tijdens deze fase moet u rekening houden met het volgende:
•Het algemene doel van het apparaat.
•De vereiste in- en uitgangen.
•De energiebehoefte.
•Eventuele specifieke prestatiecriteria, zoals snelheid, stroomverbruik of afmetingsbeperkingen.
Dit conceptontwerp dient als basis voor het gedetailleerde schema dat u in de volgende stap zult maken.
Stap 2: Schematisch vastleggen met EDA-software

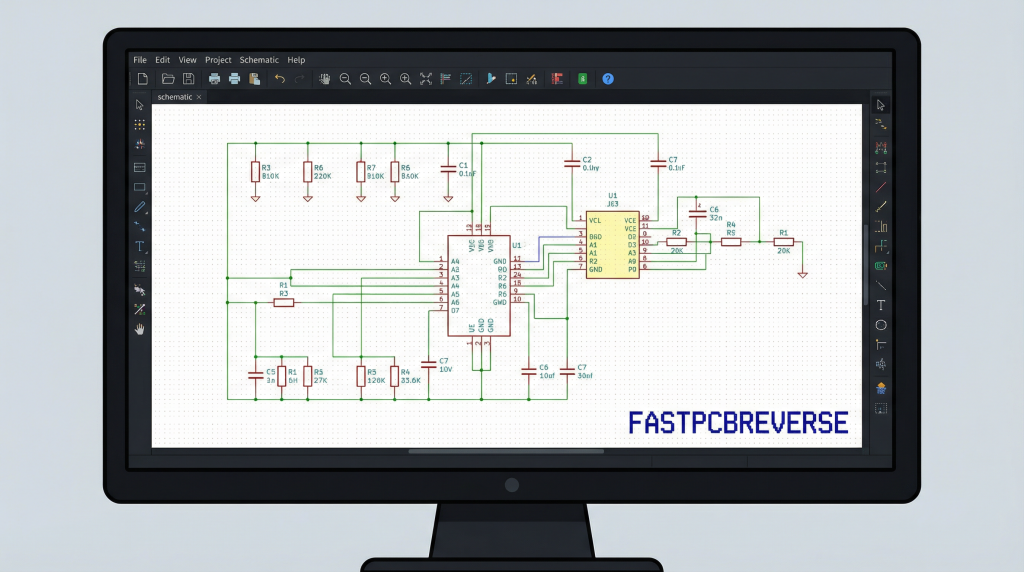

Zodra je een solide conceptueel ontwerp hebt, is het tijd om dit om te zetten in een formeel schema met behulp van Electronic Design Automation (EDA)-software. EDA-software biedt een gespecialiseerde omgeving voor het maken, bewerken en verifiëren van elektronische schema's. Er zijn veel EDA-tools beschikbaar, variërend van gratis en open-source opties zoals KiCad tot krachtige commerciële pakketten zoals Altium Designer en Cadence Allegro.
Het proces van schematische weergave houdt in dat je symbolen plaatst voor elk onderdeel in je circuit en vervolgens draden tekent om de elektrische verbindingen ertussen weer te geven. Elk componentsymbool is een grafische weergave van een fysiek onderdeel en bevat belangrijke informatie zoals de naam, waarde en afmetingen van het onderdeel.
Bij het maken van uw schema is het essentieel om een duidelijke en georganiseerde structuur aan te houden. Dit kunt u bereiken door:
• Een consistente naamgevingsconventie hanteren voor componenten en netwerken.
•Het groeperen van verwante componenten om logische blokken te creëren.
• Het gebruik van netlabels om complexe bedrading te vereenvoudigen en de leesbaarheid te verbeteren.
• Het toevoegen van opmerkingen en aantekeningen om de functionaliteit van de verschillende onderdelen van het circuit uit te leggen.
FASTPCBREVERSE heeft ruime ervaring met diverse EDA-tools en kan u helpen bij het creëren van overzichtelijke, goed gedocumenteerde schema's die geoptimaliseerd zijn voor produceerbaarheid.
Stap 3: Componentselectie en toewijzing van de voetafdruk

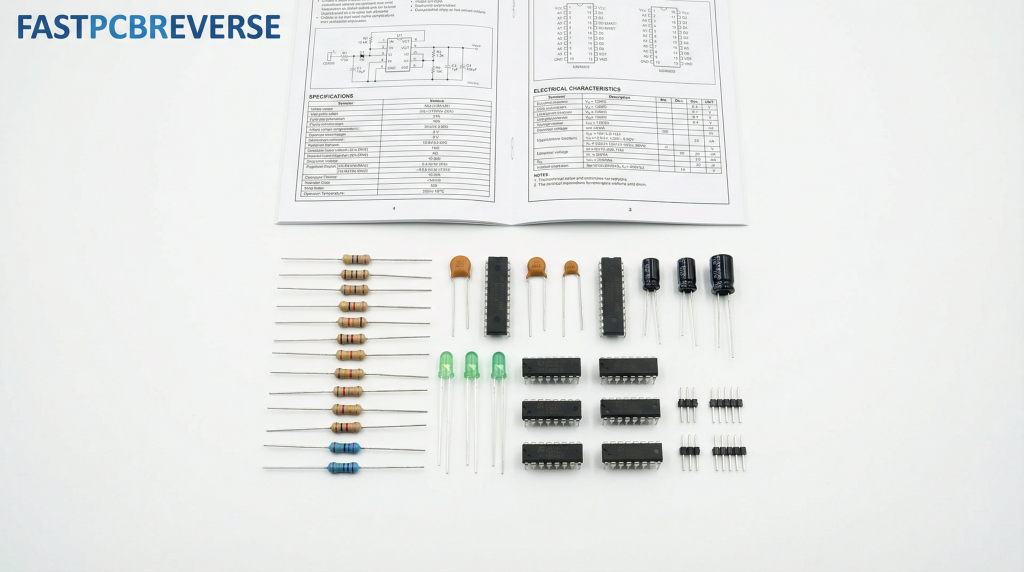

Bij het ontwerpen van je schema moet je de specifieke elektronische componenten selecteren die je in je ontwerp wilt gebruiken. Dit houdt in dat je componenten kiest die voldoen aan de prestatie-eisen van je circuit, rekening houdend met factoren zoals kosten, beschikbaarheid en afmetingen.
Nadat u een component hebt geselecteerd, moet u de juiste footprint toewijzen aan het symbool ervan in het schema. De footprint is een tekening van de fysieke pads of gaten op de printplaat waar het component gesoldeerd zal worden. Het is cruciaal om voor elk component de juiste footprint te selecteren, aangezien een onjuiste footprint ertoe zal leiden dat de printplaat niet geassembleerd kan worden.
De meeste EDA-software bevat uitgebreide bibliotheken met componentsymbolen en footprints. Soms kan het echter nodig zijn om aangepaste symbolen en footprints te maken voor unieke of gespecialiseerde componenten. Bij het maken van aangepaste bibliotheekonderdelen is het essentieel om de specificaties in het datasheet van de fabrikant nauwgezet te volgen om nauwkeurigheid te garanderen.
Stap 4: Bedrading en netlisting

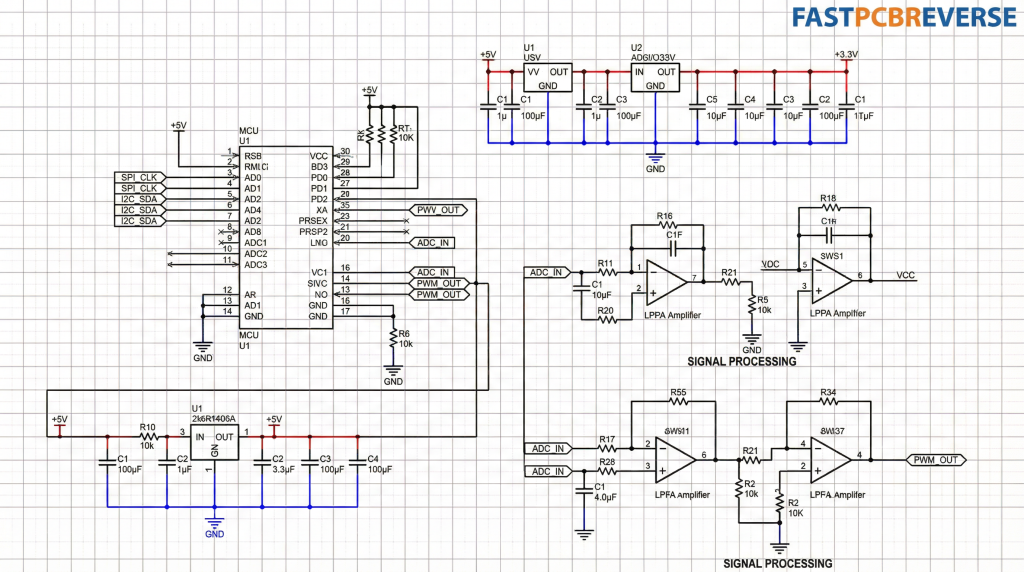

Nadat alle componenten zijn geplaatst en hun voetafdrukken zijn toegewezen, is de volgende stap om ze met elkaar te verbinden volgens uw schakelschema. Dit doet u door lijnen, netten genaamd, te tekenen tussen de pinnen van de componentsymbolen. Terwijl u de netten tekent, houdt de EDA-software automatisch de verbindingen bij en maakt een netlijst aan.
De netlist is een tekstbestand dat alle componenten en hun onderlinge verbindingen in het schema beschrijft. Het is een cruciaal bestand dat gebruikt zal worden in de volgende fase van het PCB-ontwerpproces: de PCB-layout.
Stap 5: Verificatie en foutcontrole

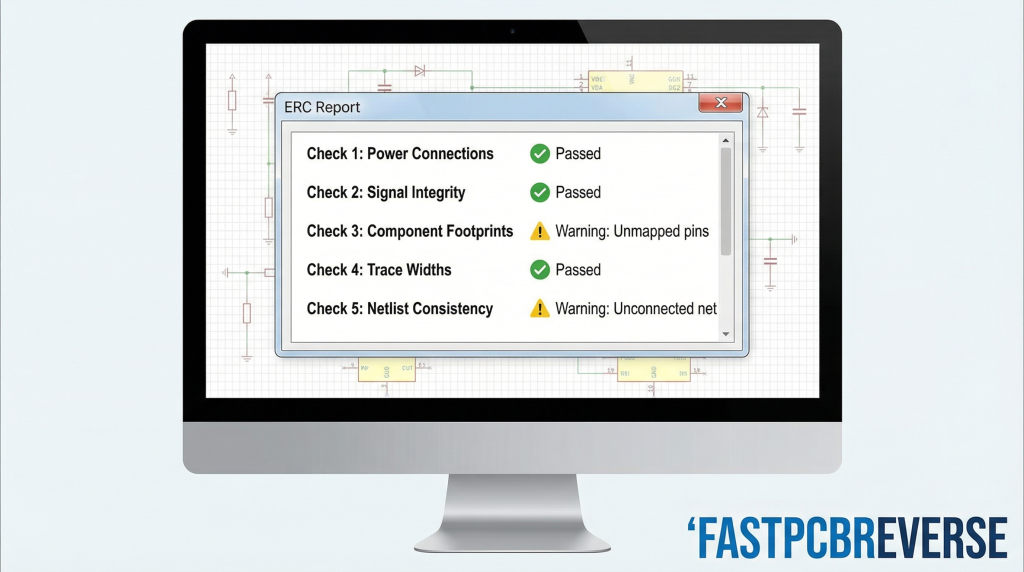

Voordat je verder kunt gaan met het ontwerpen van de printplaat, is het essentieel om je schema te controleren op fouten. Alle EDA-software bevat een tool genaamd Electrical Rule Checker (ERC), die je schema automatisch kan controleren op veelvoorkomende fouten zoals:
•Niet-aangesloten pinnen.
•Uitgangen met elkaar verbonden.
•Kortsluiting tussen voeding en aarde.
•Netten met onjuiste labels.
Het uitvoeren van de ERC en het zorgvuldig controleren van alle gerapporteerde fouten is een cruciale stap om de integriteit van uw ontwerp te waarborgen. Het is veel gemakkelijker en goedkoper om fouten in de schematische fase te corrigeren dan nadat de printplaat is geproduceerd.
Naast het uitvoeren van de ERC is het ook raadzaam om uw schema nog een laatste keer handmatig te controleren. Controleer op logische fouten of ontwerpfouten die de ERC mogelijk niet heeft opgemerkt. Een collegiale beoordeling door een andere engineer kan ook zeer waardevol zijn om potentiële problemen op te sporen.
Het ontwerpen van een PCB-schema is een nauwgezet maar lonend proces. Een goed ontworpen schema vormt de basis van een succesvol elektronisch product en is een vaardigheid die elke elektronica-ingenieur zou moeten beheersen. Door de stappen in deze handleiding te volgen, kunt u duidelijke, nauwkeurige en produceerbare PCB-schema's maken.
