В мире производства электроники файлы Gerber являются стандартом для описания слоев печатной платы (PCB). По сути, это чертежи, которые определяют процесс изготовления. Однако бывают случаи, когда у вас есть только файлы Gerber, и вам необходимо восстановить исходный дизайн печатной платы — процесс, часто называемый обратным проектированием. Это руководство подробно расскажет вам о шагах по преобразованию файлов Gerber обратно в работоспособную схему печатной платы — ценный навык для любого инженера-электронщика. Для получения профессиональной помощи в этом процессе вы всегда можете обратиться к экспертам, таким как специалисты из [название компании]. www.fastpcbreverse.com.
Пошаговый процесс преобразования
Хотя существует множество доступных инструментов, в этом руководстве основное внимание будет уделено общему процессу использования инструмента CAM (системы автоматизированного проектирования и производства), с примерами, концептуально схожими с тем, что можно найти в таких программах, как Camtastic от Altium Designer.
Шаг 1: Создайте новый CAM-документ
Первый шаг — открыть программу CAM и создать новый документ CAM. Это будет рабочая область, куда вы будете импортировать и обрабатывать файлы Gerber.

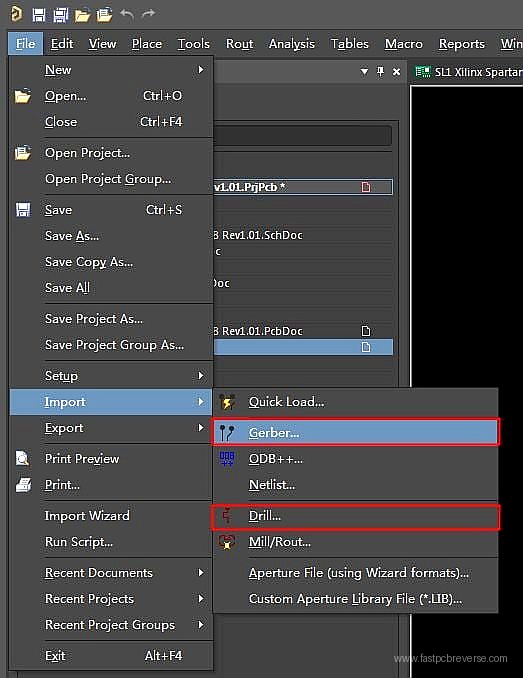

Шаг 2: Импорт файлов Gerber и NC Drill Files.

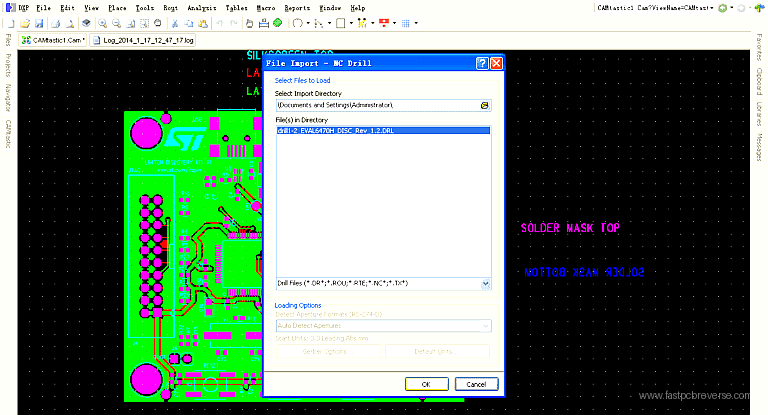

Это критически важный этап. Необходимо импортировать не только файлы Gerber для каждого слоя печатной платы, но и файлы сверления для станков с ЧПУ (числовым программным управлением). Файлы сверления содержат информацию о размере и расположении всех отверстий, которые необходимо просверлить в плате. Без них у вас не будет полного представления о структуре печатной платы, и вы не сможете составить корректный список соединений.
Для упрощения идентификации часто можно указать расширения файлов, которые ваша CAM-система распознает для различных типов файлов Gerber и файлов сверления.
После импорта вы можете просмотреть отдельные слои в своем CAM-редакторе.
Шаг 3: Сопоставление слоев
После импорта файлов необходимо сопоставить каждый слой Gerber с соответствующим слоем в структуре печатной платы. Это еще один важный шаг, где точность имеет решающее значение. Необходимо правильно идентифицировать и сопоставить верхний и нижний медные слои, любые внутренние сигнальные или плоскостные слои, слои паяльной маски и слои шелкографии. Файл сверления NC Drill также необходимо сопоставить со слоями сверления.
Шаг 4: Определение порядка слоев
После нанесения слоев следующим шагом является определение их физического порядка в структуре печатной платы. Верхнему слою обычно присваивается первая позиция, а последующие слои следуют фактической физической структуре платы. Важно правильно это сделать, особенно если плата имеет глухие или скрытые переходные отверстия, поскольку неправильный порядок слоев приведет к ошибкам при экспорте окончательного файла печатной платы.
Шаг 5: Извлечение списка соединений
Если предыдущие шаги были выполнены правильно, ваша CAM-система теперь сможет определить список соединений (netlist) на основе импортированных данных. Список соединений описывает электрические соединения между компонентами на плате. Обычно его можно найти в таблице соединений.
опция для извлечения списка соединений в меню инструментов.
Шаг 6: Экспорт схемы печатной платы
Последний шаг — экспорт всей схемы в виде файла разводки печатной платы. Если отсутствует список соединений или другая важная информация, эта опция может быть недоступна или неактивна. Успешный экспорт предоставит вам полный файл печатной платы, который вы сможете открыть в предпочитаемой программе для проектирования печатных плат для дальнейшего редактирования или анализа.
Заключение
Преобразование файлов Gerber обратно в топологию печатной платы — это кропотливый процесс, требующий внимания к деталям на каждом этапе. Тщательно следуя процедурам импорта, сопоставления и упорядочивания слоев, а затем извлечения списка соединений, вы можете успешно восстановить проект печатной платы из производственных файлов. Этот процесс бесценен для таких задач, как поддержка устаревших продуктов, конкурентный анализ или в случаях утери исходных файлов проекта. Для сложных проектов или если вам требуются профессиональные услуги по реверс-инжинирингу, обратитесь к экспертам. www.fastpcbreverse.com.
