ما هي عملية تجميع لوحات الدوائر المطبوعة؟ دليل شامل

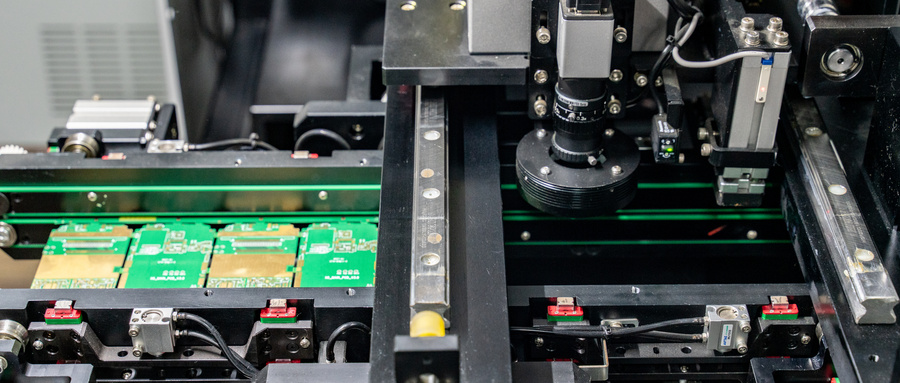

تجميع لوحات الدوائر المطبوعة (PCB). تبدأ العملية بلوحة PCB مجردة - أي أنها ببساطة لوحة ذات مسارات نحاسية، بدون أي مكونات - ثم تتحول إلى جهاز متكامل مزود بالمكونات الإلكترونية. تُعد لوحات الدوائر المطبوعة أساس كل جهاز إلكتروني حديث تقريبًا، من الهواتف الذكية وأجهزة الكمبيوتر المحمولة إلى السيارات والمعدات الطبية. تتناول هذه المقالة... تجميع لوحة الدوائر المطبوعة, ، والخطوات التي ينطوي عليها هذا الإجراء، ولماذا هو مهم في عالم اليوم.
فهم لوحات الدوائر المطبوعة حَشد
PCBA (لوحة الدوائر المطبوعة التجميع هو عملية إنشاء دائرة كهربائية عاملة من مكونات إلكترونية ملحومة على لوحة دوائر مطبوعة مُصنّعة مسبقًا. هل لوحة الدوائر المطبوعة نفسها مجرد مكون؟ نعم، إنها عبارة عن ركيزة (عادةً من الألياف الزجاجية أو نوع من المواد المرنة العازلة) محفورة عليها مسارات نحاسية. عند توصيل المكونات، تُصبح هذه المسارات هي الطرق التي تسمح بمرور الإشارات الكهربائية.
A لا تصبح لوحة الدوائر المطبوعة (PCB) لوحة دوائر مطبوعة حتى اكتمال عملية التجميع. تتضمن عملية التجميع دمج مكونات مختلفة مثل المقاومات والمكثفات والثنائيات والدوائر المتكاملة لإنتاج جهاز إلكتروني قابل للتشغيل.
مكونات لوحة الدوائر المطبوعة
مكونات لوحة الدوائر المطبوعة ما هي مكونات لوحة الدوائر المطبوعة (PCB)؟ لفهم عملية تجميع لوحة الدوائر المطبوعة، من المهم معرفة المكونات التي تشكلها. وتشمل هذه المكونات ما يلي:
المقاومات: مكونات تحد من مرور التيار الكهربائي.
المكثفات – تخزن وتفرغ الطاقة الكهربائية حسب الحاجة.
هذا ينطبق فقط على الثنائيات: تمنع الثنائيات التيار من التحرك في اتجاه واحد، وتسمح للتيار بالتحرك في الاتجاه الآخر.
الترانزستورات: تسمح بتضخيم أو تشغيل الإشارات الإلكترونية.
عملية ديناميكية جوهرية: تنفيذ عمليات متخصصة.
الموصلات: تأكد من توصيل أي أجهزة خارجية يمكن توصيلها بلوحة الدوائر المطبوعة.
تسمح مسارات النحاس الموجودة على اللوحة لهذه المكونات بالتواصل مع بعضها البعض وإنشاء دائرة عاملة بمجرد تجميعها.
أهمية تجميع لوحات الدوائر المطبوعة للإلكترونيات
تُتيح الأجهزة الإلكترونية الحديثة ولوحات الدوائر المطبوعة الخاصة بها إمكانية توسيع نطاق الأجهزة الإلكترونية اليومية وتصغير حجمها وزيادة كفاءتها. على سبيل المثال:
التصميم المدمج: بفضل وجود مكونات أكثر تنظيماً وتركيباً في تجميع لوحة الدوائر المطبوعة، يمكنك تصغير جهازك وجعله محمولاً ومدمجاً.
الموثوقية: تعمل الأجهزة الإلكترونية جيدة التجميع لسنوات مع معدلات فشل نادرة أو معدومة.
قابلية التوسع: تسمح طرق تصنيع لوحات الدوائر المطبوعة بإنتاج عدد لا يحصى من الدوائر المتطابقة التي يتم الاعتماد عليها في الإلكترونيات الاستهلاكية والأجهزة الطبية وتطبيقات السيارات وما إلى ذلك.
بدون تجميع لوحات الدوائر المطبوعة، لا يمكن تحقيق أجهزة إلكترونية موثوقة وعالية الأداء في الإنتاج الضخم.
خدمات PBS: مرحلة عملية تجميع لوحات الدوائر المطبوعة
تتضمن عملية تجميع لوحات الدوائر المطبوعة عادةً عددًا من الخطوات الدقيقة، حيث تُعدّ كل خطوة منها بالغة الأهمية لإنتاج منتج نهائي متميز يعمل بكفاءة تامة. توضح الخطوات المذكورة أدناه العملية برمتها، ولكن قد تختلف المواد والأجزاء المستخدمة تبعًا لمدى تعقيد التصميم.
تطبيق معجون اللحام
يتم ذلك أولاً بوضع معجون اللحام على نقاط توصيل المكونات. معجون اللحام عبارة عن كريم يتكون من حبيبات صغيرة من المعدن (اللحام) معلقة في مادة مساعدة على الالتصاق، مما يوفر التصاقًا ممتازًا للمكونات بلوحة الدوائر المطبوعة.
يجب طباعة معجون اللحام على وسادات التثبيت السطحي باستخدام قالب.
وضع المكونات
يتم وضع اللحام باستخدام قالب، ثم تُوضع المكونات بدقة على اللوحة. ويتم ذلك عادةً بواسطة آلات آلية تُسمى آلات الالتقاط والوضع. تستخدم هذه الآلات أذرعًا آلية لوضع المكونات بدقة متناهية على لوحة الدوائر المطبوعة.
ومع ذلك، فإن جميع المكونات المتبقية المستخدمة في هذه الخطوة تقريبًا هي مكونات SMT ويتم لحامها على سطح لوحة الدوائر المطبوعة بدون استخدام أسلاك التوصيل ذات الثقوب لأنها أقل حجماً.
اللحام
بعد لحام جميع هذه العناصر في مكانها، يتم لحام اللوحة، بحيث يتم تثبيت هذه العناصر بشكل دائم:
لحام إعادة التدفق: في الطباعة بتقنية SMT لوحة الدوائر في عملية التجميع، تتعرض لوحة الدوائر المطبوعة للحرارة وفقًا لعملية فرن إعادة التدفق. تعمل هذه العملية على إذابة معجون اللحام أثناء التسخين، ثم تبرد لتكوين وصلات متينة بين المكونات ولوحة الدوائر المطبوعة.
اللحام الموجي: يتم بعد ذلك تمرير لوحة الدوائر المطبوعة فوق موجة من اللحام المنصهر للمكونات ذات الثقوب، مما يضمن توصيل الأسلاك أو الدبابيس باللوحة بشكل مناسب.
الفحص والاختبار
بعد اللحام، تم تجميعها تخضع لوحات الدوائر المطبوعة لعملية فحص شاملة عملية فحص للتأكد من وضع كل مكون ولحامه بشكل صحيح. هناك عدة طرق للفحص:
الفحص البصري الآلي (AOI): في هذه المرحلة، تقوم كاميرات عالية السرعة بفحص اللوحة بحثًا عن العيوب المرئية، على سبيل المثال، المكونات غير المحاذية أو وصلات اللحام غير المكتملة.
فحص الأشعة السينية: يرتبط بفحص لوحات الدوائر المطبوعة المتقدمة، حيث يسمح لك برؤية الوصلات المخفية تحت مكونات BGA.
Lumtiple: إذا لم تكن عملية النسخ المتطابق حسب جدول المستوى دقيقة بناءً على الوقت، فسيتم محاولة النسخ المتطابق.
بعد الفحص، يمكن إجراء اختبارات وظيفية للتأكد من أن لوحة الدوائر المطبوعة النهائية والمجمعة تعمل وفقًا للمواصفات. نقوم بتدريبها مسبقًا، مما يجعلها جاهزة للاستخدام المحدد.,
الإصلاح والتجديد
قم بإصلاح اللوحة أو إعادة تصنيعها إذا وجدت أي عيب أو خطأ أثناء الفحص. قد يشمل ذلك إعادة اللحام، أو استبدال المكونات التالفة، أو ضبط المحاذاة.
التجميع النهائي والتغليف
بعد اجتياز جميع الاختبارات، يتم تصحيح أخطاء اللوحة، ثم تنتقل لوحة الدوائر المطبوعة المجمعة بالكامل إلى مرحلة التجميع النهائي، حيث يتم دمجها في الجهاز الفعلي، مثل جهاز كمبيوتر أو هاتف ذكي. بعد ذلك، يتم تغليفها وتجهيزها للشحن.
أنواع خدمات تجميع لوحات الدوائر المطبوعة
تتوفر أنواع مختلفة من خدمات تجميع لوحات الدوائر المطبوعة لتناسب المشاريع المختلفة:
تجميع لوحة الدوائر المطبوعة النموذجية: يتم استخدام هذا النموذج للإنتاج بكميات صغيرة وللتحقق مما إذا كان التصميم الجديد يعمل قبل بدء التصنيع بكميات كبيرة.
تجميع لوحات الدوائر المطبوعة بكميات كبيرة: يستخدم للإنتاج الضخم للإلكترونيات الاستهلاكية، وإلكترونيات السيارات، والمعدات الصناعية.
تعريف تجميع لوحات الدوائر المطبوعة الجاهزة: حل متكامل حيث يتولى المصنع كل خطوة من تصنيع لوحات الدوائر المطبوعة إلى توريد المكونات والتجميع.
تجميع صندوق البناء: لا يشمل هذا تجميع لوحة الدوائر المطبوعة فحسب، بل يشمل أيضًا التجميع النهائي للمنتج مع تغليفه.
أنواع التقنيات المستخدمة في تجميع لوحات الدوائر المطبوعة
هناك تقنيتان رئيسيتان تساعدان في تصنيف تجميع لوحات الدوائر المطبوعة (PCB) بشكل عام.
تُعدّ تقنية التثبيت السطحي، والمعروفة اختصاراً بـ SMT، إحدى طرق اللحام الأكثر شيوعاً، حيث يتم فيها تثبيت المكونات مباشرةً على سطح لوحة الدوائر المطبوعة (PCB). تُمكّن هذه التقنية من تصميم بنى صغيرة الحجم وتجميع سريع وآلي.
تقنية الثقوب المارة (THR): تُوضع مكونات THT داخل ثقوب لوحة الدوائر المطبوعة (PCB) وتُلحم على الجانب الخلفي. THT تعني تقنية الثقوب المارة: لتوفير وصلات ميكانيكية أقوى في المكونات مثل الموصلات.
التحديات في تجميع لوحات الدوائر المطبوعة
ومع ذلك، على الرغم من التطور التكنولوجي، لم يتم التعامل مع جميع التحديات في تجميع لوحات الدوائر المطبوعة بشكل جيد.
• كثافة المكونات العالية: إن الحاجة إلى تصغير حجم الأجهزة تؤدي إلى إضافة المزيد من المكونات على لوحة الدوائر المطبوعة الأصغر مما يزيد من تعقيد عملية التجميع.
الإدارة الحرارية: يجب التخلص من الحرارة المتولدة أثناء تشغيل المكونات على الفور؛ وإلا فقد يؤدي ذلك إلى تلف المكونات.
توريد المكونات: يجب أن يكونوا قادرين أيضاً على الحصول على مكونات عالية الجودة في الوقت المحدد، حتى في حالة حدوث انقطاعات في سلسلة التوريد العالمية.
يواجه المصنعون كل هذه التحديات، لكنهم يمتلكون تكنولوجيا متقدمة وإجراءات صارمة لمراقبة الجودة، بالإضافة إلى شبكة موردين قوية للتغلب على هذه العقبات.
لذا أصبح تجميع لوحات الدوائر المطبوعة خطوة بالغة الأهمية في هذه العملية.
يُساهم التطور التكنولوجي الحديث في تعزيز صناعة تجميع لوحات الدوائر المطبوعة (PCB) بشكل ملحوظ. فمن لوحات الدوائر المرنة، إلى لوحات الدوائر المرنة الصلبة، وصولاً إلى لوحات الدوائر الهجينة، تُشكل هذه التطورات مستقبل الإلكترونيات. علاوة على ذلك، يُوفر الطلب المتزايد على إنترنت الأشياء (IoT) والحاجة المتزايدة إلى أجهزة أكثر ذكاءً العديد من التحديات والفرص الجديدة في مجال تجميع لوحات الدوائر المطبوعة.
حتى مع السعي المستمر والدؤوب نحو الابتكار، سيظل تجميع لوحات الدوائر المطبوعة (PCB) هو العمود الفقري لتلبية متطلبات المستقبل للأجيال الجديدة من الإلكترونيات الأكبر حجماً والأسرع والأكثر كفاءة.
الخاتمة
ستُرشدك المقالة التالية خلال خطوات عملية تجميع لوحات الدوائر المطبوعة (PCB) ومكوناتها المختلفة. تبدأ هذه العملية من أبسط مكونات الحاسوب - لوحات الدوائر المطبوعة الخام - لإنتاج أجهزة قوية وفعّالة تُشكّل أساس التكنولوجيا التي نتعامل معها يوميًا. تُستخدم هذه العملية في مراحل عديدة، تشمل وضع معجون اللحام، وتركيب المكونات، واللحام، والفحص، والاختبار، وكلها تتطلب دقة ومهارة عاليتين، بدءًا من مرحلة النماذج الأولية وصولًا إلى الإنتاج الضخم.
التعمق في عملية تجميع لوحات الدوائر المطبوعة: إذا كنت خريجًا في مجال الإلكترونيات، أو مهندسًا كهربائيًا، أو رائد أعمال، أو مصنعًا - فيجب عليك معرفة أساسيات تجميع لوحات الدوائر المطبوعة في عالم التكنولوجيا سريع الخطى الحالي.
